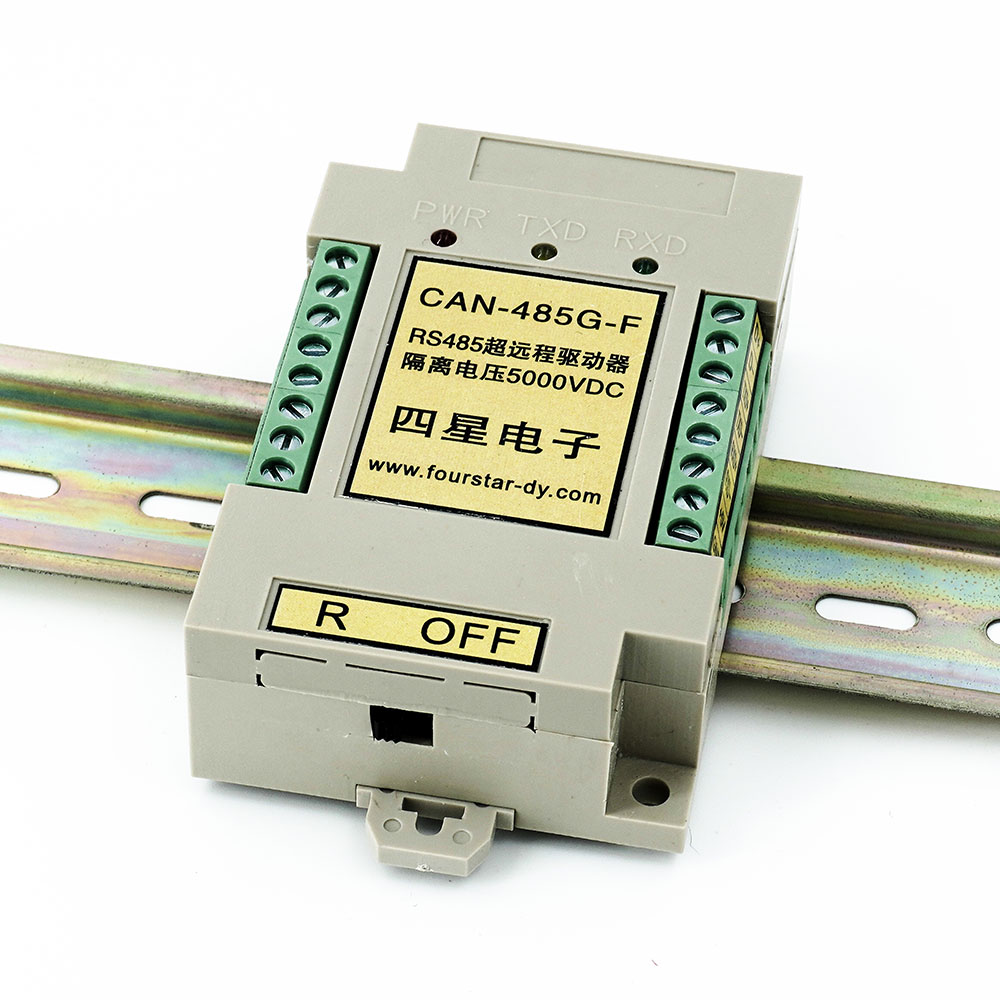

產品簡介
適合煤礦等防爆場合使用的高隔離電壓型RS485/RS422通用光隔離超遠程驅動器，隔離電壓5000VDC或3500VAC，功能同CAN-485G。
技術參數
1、隔離電壓：5000VDC或3500VAC，符合煤礦行業安全要求。
2、電源：外接5V，1W直流電源。
3、通訊距離：10km（4800bps）、5km（9600bps）、2km（38400bps）、600m（115200bps）。
4、通訊速率：最高230kbps，波特率自適應無需設置。
5、通訊協議：采用半雙工CAN總線但不改變原有的RS485/422通訊協議（軟件）。
6、組網節點數：可組成具有110個節點的多機通訊網絡。
7、傳輸線 ：0.75mm2 以上雙絞線，當線路長度超過1公里時，雙絞線截面積應選1.5mm2以上，線間電容小于60pf/m的雙絞線。
8、接口保護：CAN端口：防雷擊浪涌保護器，可重復性浪涌容量：Ipp=100A（10/700us，4KV），符合標準：ITU-TK20/21、VDE 0433。
RS485端口：500W TVS防雷擊保護。
RS422端口：齊納管浪涌保護。
電源端口：500W TVS防雷擊保護，電源極性接反保護。
9、外形尺寸：85×55×25。
10、安裝方式：35mm標準導軌安裝和螺栓孔安裝。
11、重量：100克。
12、工作溫度：-20～75℃。
13、工作濕度：0～90%。
應用拓撲
