產品簡介

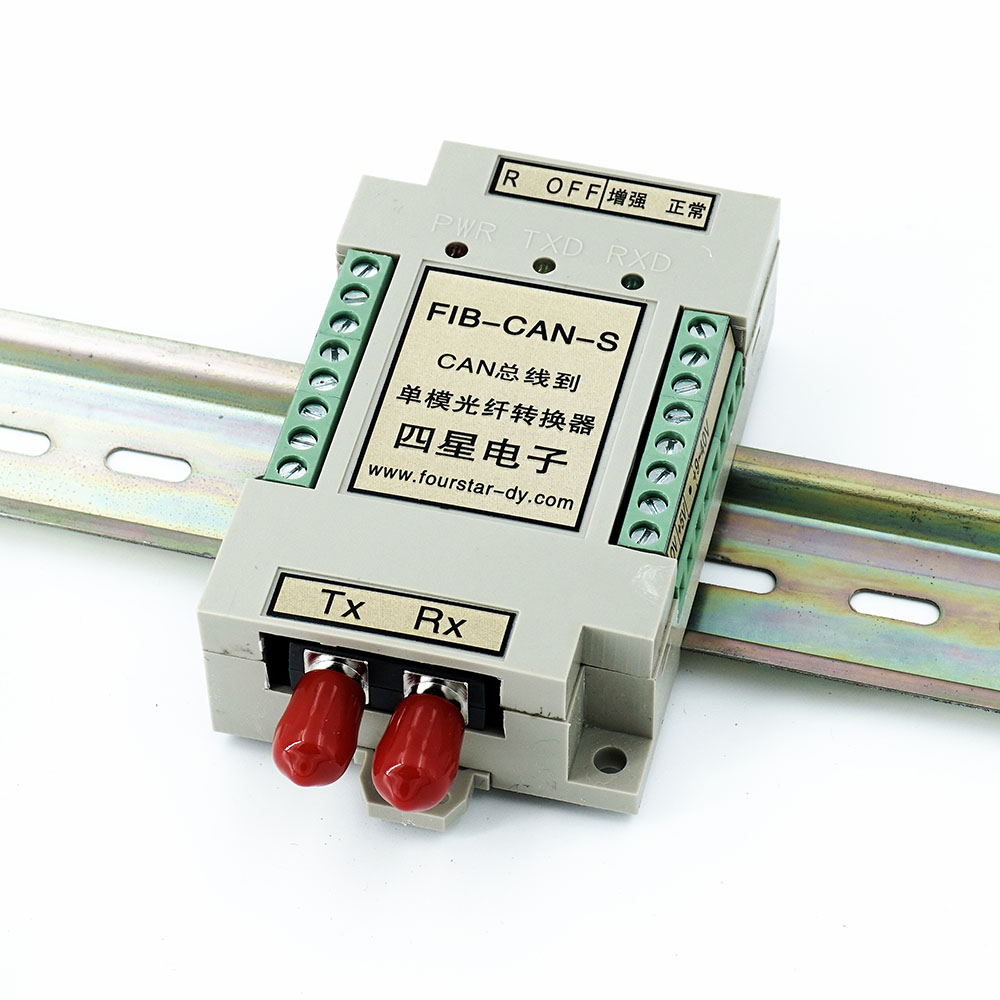

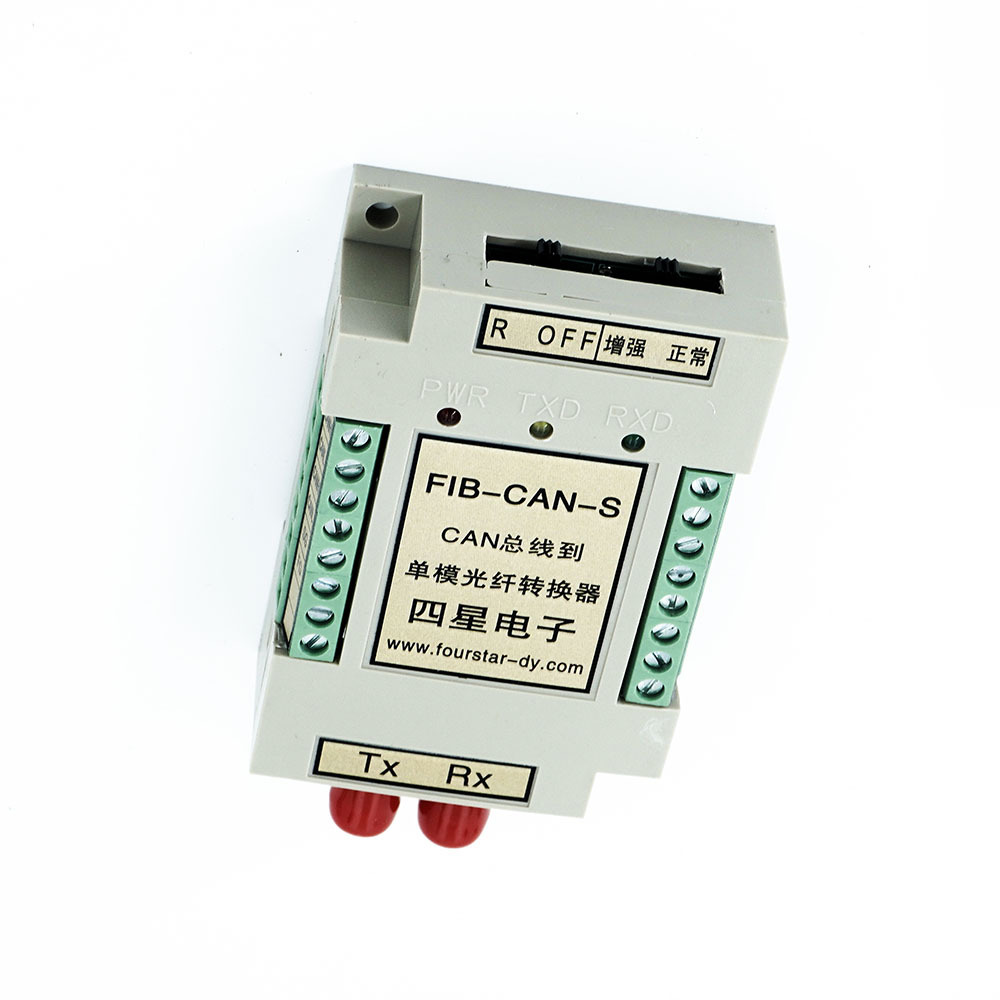

CAN單模光纖轉換器，波特率自適應、數據透明傳輸，無需改動原有的通信協議和軟件，9～40VDC寬電壓隔離供電，速率0～500Kbps自適應，波長：1310nm，適用光纖：單模9/125、10/125、8.3/125um，光纖最大傳輸距離10km，ST光纖接頭，-40～+85℃工業級工作溫度，標準導軌安裝。
技術參數
? 工作電壓： 9 ～ 40VDC 寬電壓供電或 5VDC 供電任選，產品內部經 DC/DC 隔離模塊將外接電源與接口信號隔離，功耗： <1W
? 電 接 口： CAN 物理接口，兩對 CANH 、 CANL 接線端子，內置防雷擊浪涌保護器，可重復性浪涌容量： Ipp= 100A （ 10/700us ， 4KV ），符合標準： ITU-TK20/21 、 VDE 0433 ?！?15KV ESD （靜電）保護
? 通信速率：正常模式： 0 ～ 500Kbps 自適應；增強模式： 0 ～ 100Kbps 自適應
? 獨具驅動增強電路， CAN 輸出信號電壓可提高一倍， CAN 端可用于較細通信線的遠距離傳輸
? 適用光纖：單模 9/125 、 10/125 、 8.3/125um
? 波 長： 1310nm
? 發射光功率： -6dBm
? 接收靈敏度： -22dBm
? 光纖最大傳輸距離： 10km
? 不同波特率下電纜加光纖的最大總傳輸距離
波特率 | 5k | 10k | 20k | 50k | 100k | 125k | 250k | 500k |
最大傳輸距離 | 10km | 5km | 3km | 1.2km | 600m | 500m | 250m | 100m |
? 光纖接口：標配 ST 接頭，可選配 SC 、 FC 接頭
? 工作溫度： -40 ～ + 85 ℃
? 相對濕度： 0 ～ 95% （不冷凝）
? 外形尺寸： 85 × 55 × 25 （長×寬×高），標準導軌安裝兼帶螺栓安裝孔
? 重 量： 100 克
應用拓撲
