四星電子CAN總線集線器FS-CANHUB-5使用非常靈活多樣，可實現總線型網絡、星形網絡、樹形網絡以及混合型網絡拓撲結構，下面是幾種經典的應用方案圖，請務必按圖示正確設置各CAN網絡段的終端電阻

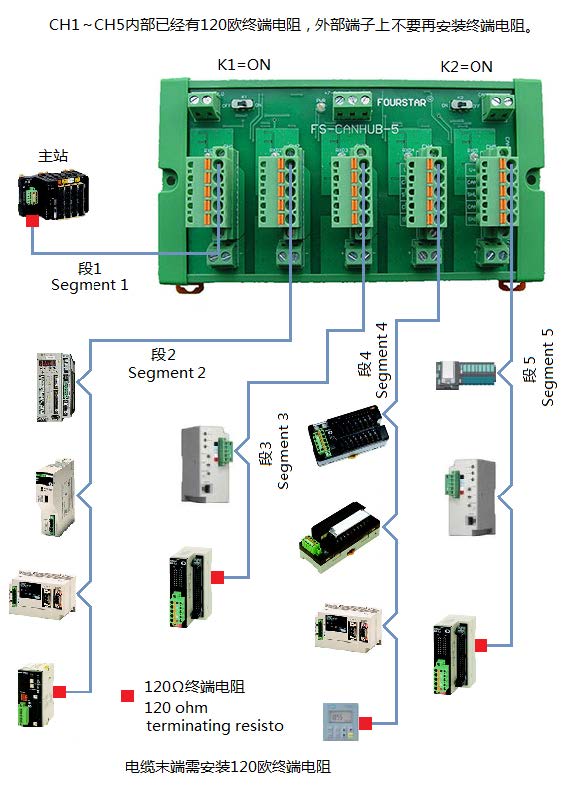

1、單個集線器應用拓撲：
單個使用FS-CANHUB-5可實現5口CAN集線器。這時需將擴展總線上的開關K1、K2均撥到ON位置，由于CAN口CH1～CH5內部已經有120歐終端電阻，所以只需在每路對應的電纜末端安裝一只120歐終端電阻即可。
對于需要DeviceNet總線供電的用戶，可在CH1～CH5對應的總線電源端子接入總線電源，這樣5芯CAN端子的V+和GND之間便有總線電源輸出，如果不需總線供電則忽略之，只使用CANH、CANL兩個端子接雙絞線。
2、多個集線器應用拓撲：

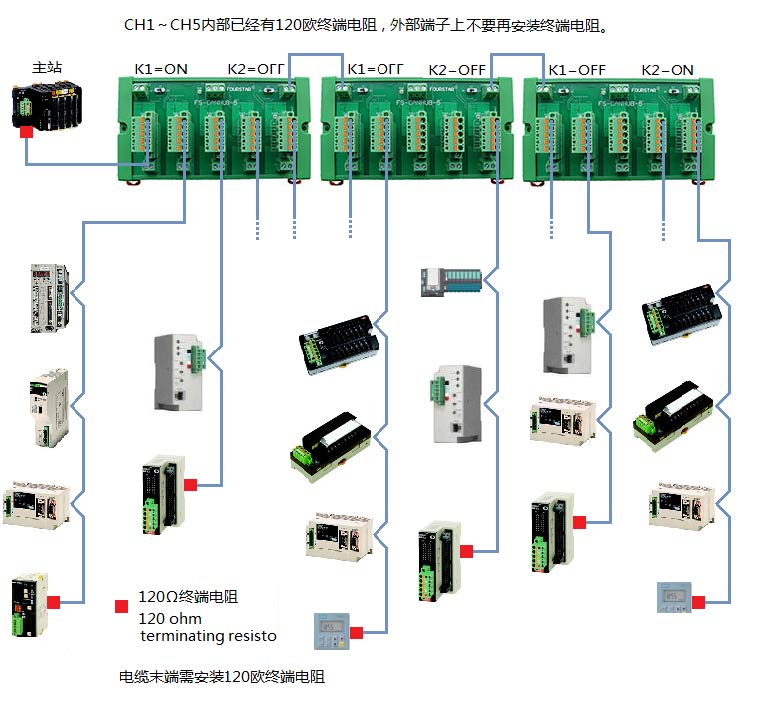

可使用N個FS-CANHUB-5集線器通過擴展總線端子CANH0、CANL0和開關K1、K2擴展成5N口CAN集線器，N的數量不低于10臺。
每一臺FS-CANHUB-5集線器上有二對擴展總線端子CANH0、CANL0和對應的開關K1、K2。當K1、K2撥到ON時，內部總線與CANH0、CANL0端子斷開，此時不擴展；當K1、K2撥到OFF時，內部總線與CANH0、CANL0端子連通，此時CANH0、CANL0端子可以連接另一臺FS-CANHUB-5集線器的CANH0、CANL0端子，擴展出更多的CAN口。 所以開關的設置方法是：第一臺的左邊開關和最后一臺的右邊開關撥到ON，除此之外的其它所有開關撥到OFF。每臺FS-CANHUB-5上的工作電源端子（+7～36V和0V端子）可并聯在一起供電也可分開單獨供電。

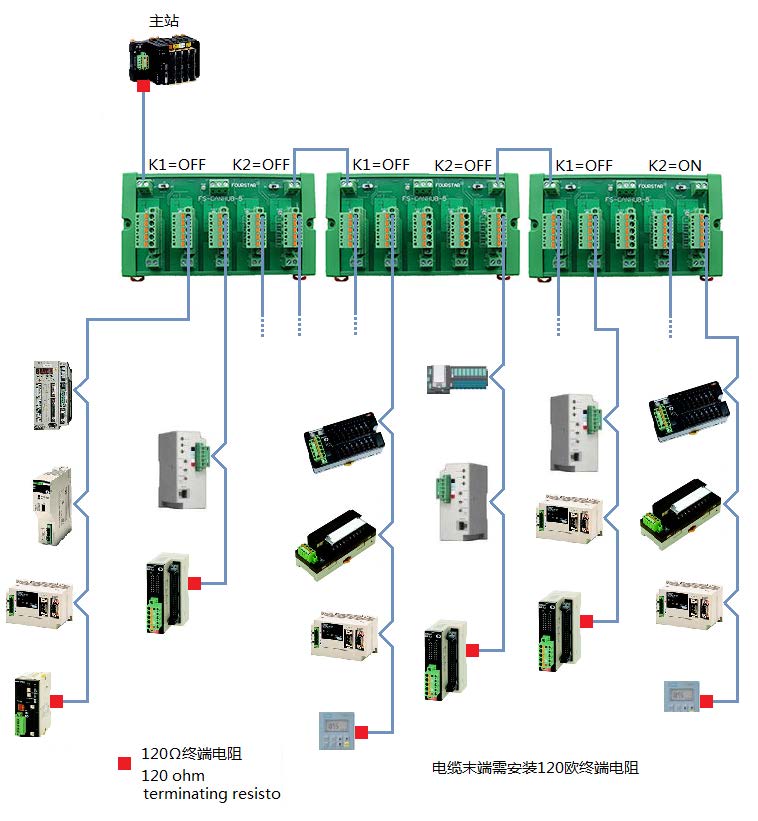

3、使用擴展總線端子CANH0、CANL0作為一個CAN口連接設備。
這種方案可以多出一個CAN口。擴展總線CANH0、CANL0通常就近接主站設備，這個主站設備的CAN口需接一只120歐終端電阻，最后一臺FS-CANHUB-5右邊的開關撥到ON，除此之外的所有開關撥到OFF。如下圖所示，注意圖中開關的設置。
