產品簡介

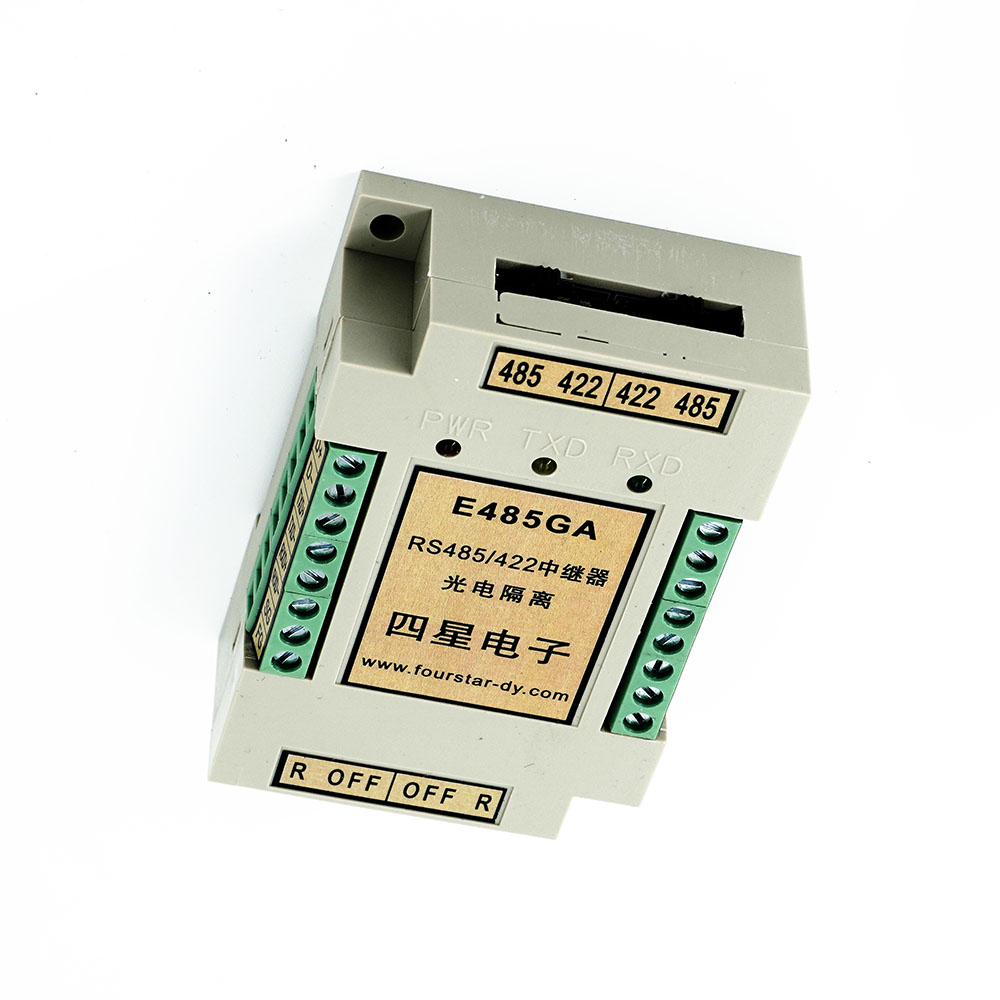

RS485和RS422通用光隔離中繼器，無延時雙向延長通信距離2公里（9600bps時），波特率0～500Kbps自適應，半/全雙工通用，也可作為RS422到RS485雙向轉換器，外接5V電源。外形為導軌安裝的工業結構，帶有通信指示燈。
技術參數
● 中繼距離可達2km（9.6Kbps時）、1km（115.2Kbps時）。
● 光隔離電壓： 1000VDC （最高可做到 3000VDC ，訂貨時需聲明）。
● 通訊速率：0～500Kbps自適應。
● 總線上可掛64個RS485收發器。
● 工作方式：二線制半雙工（RS485）和四線制全雙工（RS422）任選，自動識別RS485信號流向，零延時雙向自動切換。
● 限斜率驅動器,使電磁干擾減到最小,并能減少傳輸線終端不匹配引起的反射。
● 傳輸線：截面積為0.75mm2 以上，特性阻抗為120歐雙絞線。
● 內置600W抗雷擊保護器和1500V抗靜電保護器。
● 外接5V，1W直流電源，內部DC/DC隔離供電。
● 工作溫度：-20℃～+75℃。
● 外形尺寸：85×55×25。

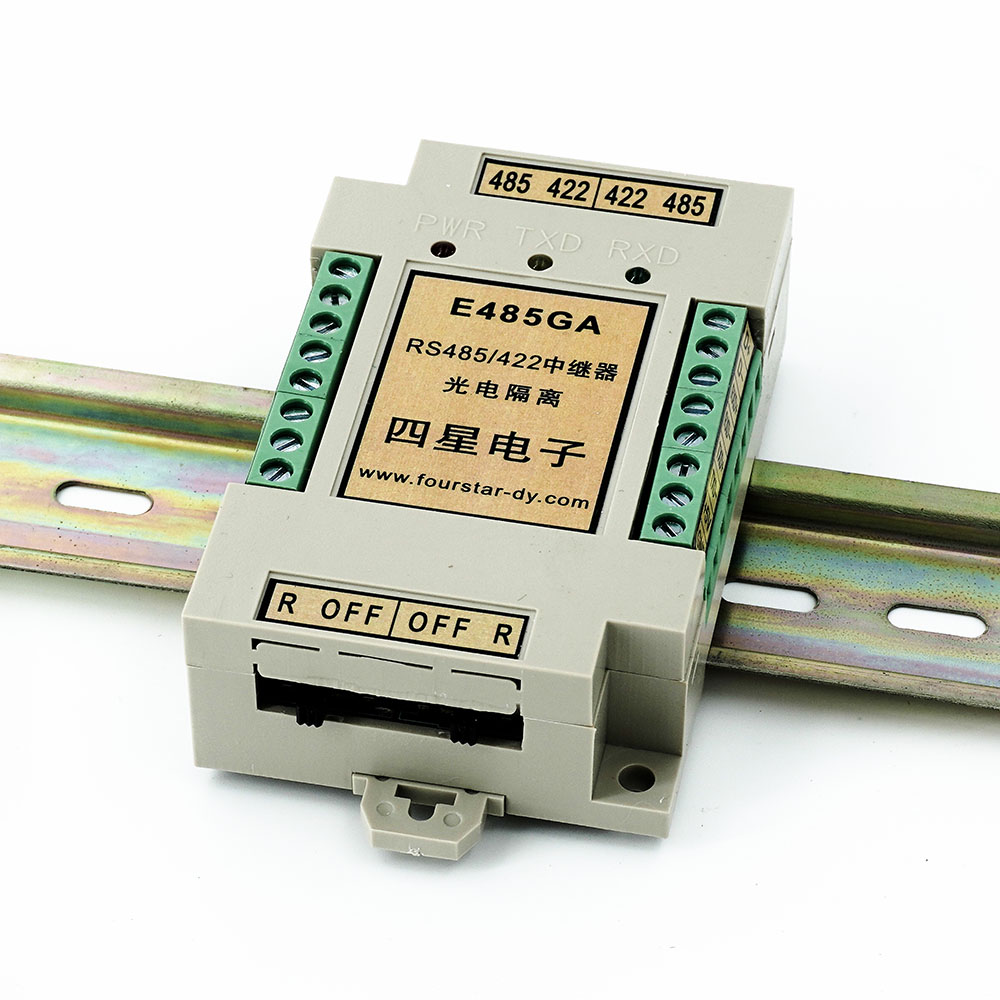

● 安裝方式：35mm標準導軌安裝和螺栓孔安裝。
● 重量：100克。
應用拓撲
